BMS для Li Ion влагозащищенная

BMS для Li Ion влагозащищенная 3S – 24S.

3S 10A 15A 20A 30A 40A 50A 60A стоимость на момент публикации 725 – 1 581 руб.

6S (24 В) 20A 30A 40A 50A 60A стоимость на момент публикации 1 074 – 1 857 руб.

7S (24 В) 15A 30A 40A 50A 60A стоимость на момент публикации 951 – 1 832 руб.

10S (36 В) 15A 20A 30A 40A 50A 60A стоимость на момент публикации 1 017 – 1 800 руб.

12S (44 В) 20A 30A 40A 50A 60A стоимость на момент публикации 1270 – 1998 руб.

13S (48 В) 15A 20A 30A 40A 50A 60A стоимость на момент публикации 1 021 – 2 005 руб.

14S (51 В) 20A 30A 40A 50A 60A стоимость на момент публикации 1 253 – 2 152 руб.

16S (60 В) 15A 20A 30A 40A 50A 60А стоимость на момент публикации 977 – 2 301 руб.

Основные параметры

  • Защита от перезаряда 4,25 В / переразряда 2,7 В
  • Пассивная балансировка 30 мА на канал
  • Защита от короткого замыкания, перегрузки по току
  • Влагозащищенный корпус
  • Собственное потребление в рабочем режиме не более 100 мкА / в режиме покоя не более 20 мкА
  • Защита от перегрева

Схема подключения

Существует два типа исполнения BMS – Separate Port (несимметричная) и Common Port (симметричная). Разница между ними в том, что первый тип имеет раздельное подключение к зарядному устройству и к нагрузке, у второго типа они объединены. У Separate Port ток заряда меньше, чем ток отдаваемый в нагрузку, у Common Port – одинаковы.

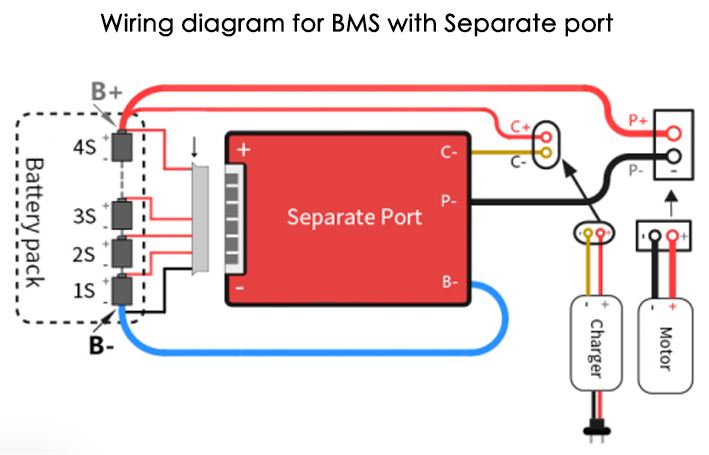

Separate Port (отдельный порт) – раздельное подключение выхода батареи и зарядного устройства производится по следующей схеме:

BMS для Li Ion влагозащищенная
Separate Port схема подключения

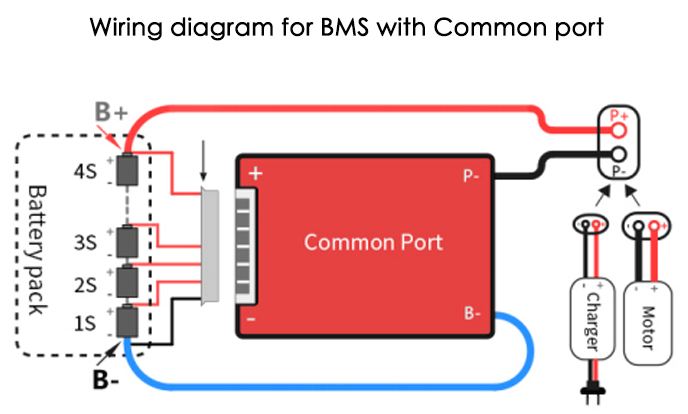

Common Port (общий порт) – параллельное подключение выхода батареи и зарядного устройства производится по следующей схеме:

Common Port схема подключения
Common Port схема подключения

Спецификация

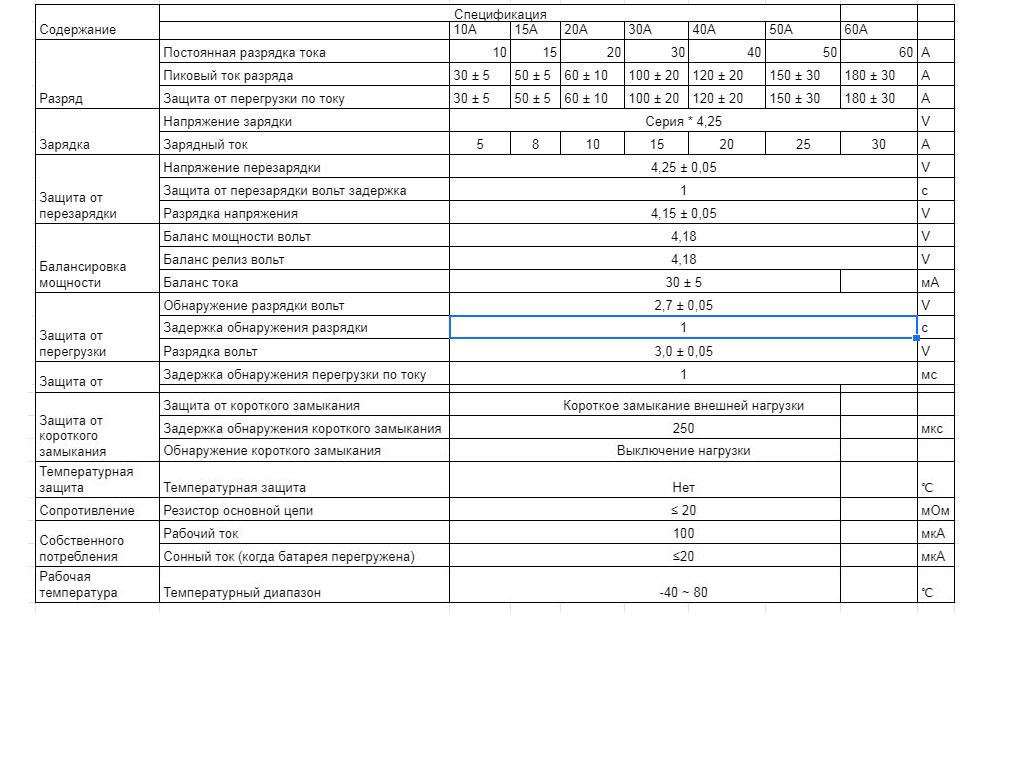

Спецификация на BMS от производителя
